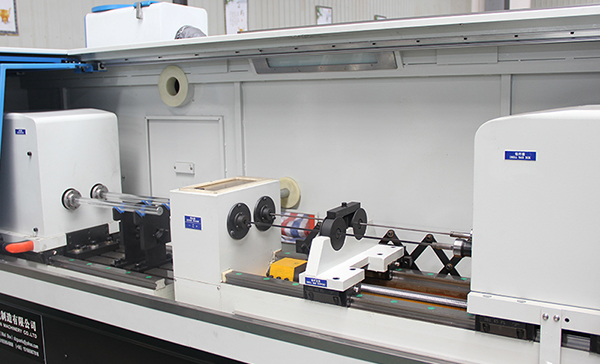

العدة الصناعية لحفر الفتحات العميقة الثنائية المحور

يستعمل العدة الصناعية لحفر الفتحات العميقة الثنائية المحور ZSK2103x2x1000mm طريقة تجهيز الحفر بالحفار الدوار وتزويد ستبليس.

هيكل المحور الرئيسي الثنائي يمكن حفر قطعتي عمل في نفس الوقت.

مجال قطر فتحة الحفر: 3mm -30mm.

أكبر عمق فتحة الحفر 1000mm

نظام التحكم الرقمي: GSK of China

الوقاية الكاملة، آلة تبريد الزيت، آلة صرف الشظايا الأوتوماتيكية، نظام التشحيم الأوتوماتيكي.

1. إصلاح الشغل على أدوات لقط.

2. يشغل النظام في تحكم نظام غلاف الدليل على حامل الدليل.

3. يشغل مجموعة مضخات الضغط العالي لنظام التبريد.

4. يشغل علبة قضيب الحفر ويشغل دوران الحفار.

5. يدفع نظام التزويد لمحور Z تزويد الحفار.

6. بعد حفر المكان المحدد، يسحب الحفار ويبرده ويخفف غلاف الدليل.

خطوة 6-2، التحكم الرقمي

جسم العدة الصناعية

علبة قضيب الحفر

نظام التزويد (محور Z)

نظام التبريد

جهاز تحكم درجة حرارة الزيت

بعد حفر المكان المحدد، يسحب الحفار ويبرده ويخفف غلاف الدليل

نظام التشحيم المركزي

نظام التحكم الهوائي

نظام حامل الدليل

نظام دعم قضيب الحفر

Gsk نظام CNC

أوراق التصفية لخزان الوقود

صمام الفائض
