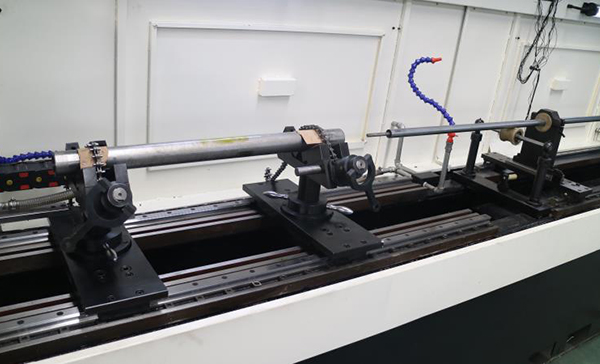

تعتبر العدة الصناعية لصقل الفتحات العميقة 2M2125 من معدات معالجة الفتحات العميقة في التجهيز الدقيق لأسطوانات الزيت الهيدروليكي وأسطوانة الغاز وغيرها من الأسطوانة بالفتحة العميقة. تبلغ دقة قطر فتحة قطع الغيار المجهزة عبر هذه العدة الصناعية إلى أعلى درجة IT7 والخشونة السطحية Ra0.2—0.4um.
كما يمكن إجراء الصقل الجزئي للعدة الصناعية لصقل الفتحات العميقة 2M2125 لتصحيح المخروطية والبيضوية لقطع الغيار. خلال عملية صقل هذه العدة الصناعية، تحفظ قطعة الصقل وقطعة العمل في الضغط الثابت ويصقل قطعة الصقل قويا لضمان الفعالية العالية في تجهيز الفتحة العميقة ويجري الصقل الخشن والدقيق لقطع الغيار العميقة الأسطوانية بعد التثقيب الخشن ويرفع فعالية الإنتاج بشكل فعال. تكون مادة قطع الغيار المصقولة هى الحديد الصب وأسطوانة اللحام وقطعة العمل بعد التصليد وإلخ.
مواصفات |
المعلمات (2M2125A) |
المعلمات (2M2135A) |
مجال قطر الفتحة |
40-250mm |
80-350mm |
أكبر عمق فتحة الصقل |
8000 |
12000 |
ارتفاع المركز |
350 |
350 |
مجال قطر قطعة عمل تثبيت |
60-350 |
100-420 |
مجال سرعة دوران المحور الرئيسي لعلبة قضيب الصقل |
25-250 r/دقيقة |
25-250 r/دقيقة |
مجال سرعة تكرار علبة قضيب الصقل |
3-20m/دقيقة |
3-20m/دقيقة |
قدرة المحرك الكهربائي لعلبة قضيب الصقل |
7.5kW |
15kW |
كمية التدفق لمضخة الزيت للنظام الهيدروليكي لتوسيع رأس الصقل |
12.5 L/دقيقة |
12.5 L/دقيقة |
أكبر ضغط عمل لمضخة الزيت للنظام الهيدروليي بتوسيع رأس الصقل |
4MPa |
4MPa |
كمية تدفق مضخة التبريد |
50 L/دقيقة |
100 L/دقيقة |
سعة علبة التبريد |
950L |
950L |
قدرة المحرك الكهربائي للنظام الهيدروليكي بتوسيع رأس الصقل |
1.1kW |
1.1kW |
قدرة المحرك الكهربائي لمضخة التبريد |
2.2kW |
2.2kW |
قدرة المحرك الكهربائي المتكرر |
5.5kW |
7.5kW |
