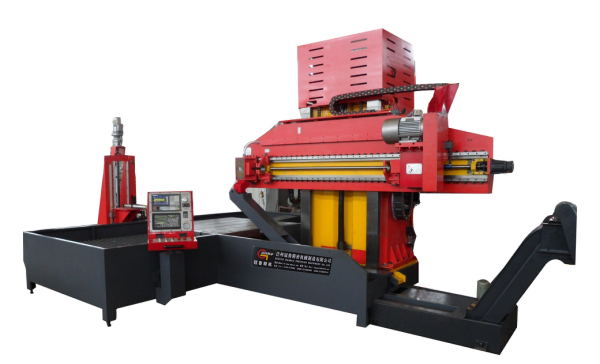

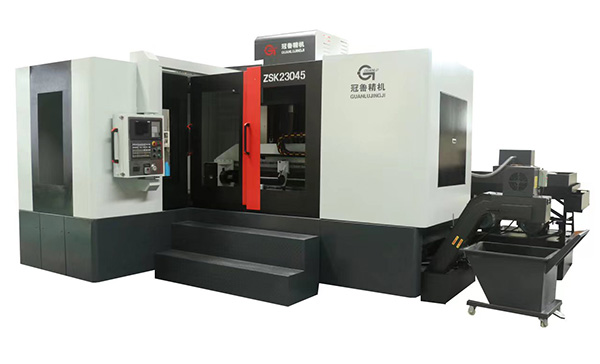

آلة حفر الفتحات العميقة الثلاثية الإحداثيات الكبيرة

تعتبر آلة حفر الفتحات العميقة الثلاثية الإحداثيات الكبيرة ZKB2103 معدات تجهيز الفتحات العميقة الخاصة لحفر نظام الفتحات الإحداثيات الأحادية والإحداثيات الثنائية والإحداثيات الثلاثية وتناسب تجهيز قطعة العمل المربعة وقطعة العمل بالشكل الخاص وقطعة العمل الدائرية المتعددة الفتحات. يتم تجهيز الفتحة بنفس القطر كاملا بفعالية عالية وتشغيل بسيط وتكون حمولة منصة العمل الثلاثية الإحداثيات داخل 12 طن بالشوط الرأسي 1000mm.

يمكن تشغيل طريقة الحفر (صرف الشظايا الخارجي) في قطعة العمل بنظام الإحداثيات

مجال قطر فتحة الحفر: φ4mm~φ20mm

أكبر عمق فتحة الحفر: 1000mm

نظام التحكم الرقمي: FANUC 0i MATE or GSK

1. يثبت قطعة العمل على منصة العمل..

2. يشغل النظام في تحكم نظام غلاف الدليل على حامل الدليل.

3. يشغل مجموعة مضخات الضغط العالي لنظام التبريد.

4. يشغل علبة قضيب الحفر ويشغل دوران الحفار.

5. يدفع نظام التزويد لمحور Z تزويد الحفار.

6. بعد حفر المكان المحدد، يسحب الحفار ويبرده ويخفف غلاف الدليل.

7. ينقل محور X وY إلى مكان فتحة الحفر القادم، كرر 7-2.

خطوة 7-2، التحكم الرقمي

جسم العدة الصناعية

علبة قضيب الحفر

نظام التزويد (محور Z)

نظام التبريد

جهاز تحكم درجة حرارة الزيت

جهاز صرف الشظايا الأوتوماتيكي

منصة الرفع والهبوط (محور Y) ومنصة عمل T

نظام التشحيم المركزي

نظام التحكم الهوائي

نظام حامل الدليل

نظام دعم قضيب الحفر

نظام التحكم الرقمي

أوراق التصفية لخزان الوقود

صمام الفائض
