العدة الصناعية لحفر الفتحات العميقة الثلاثية الإحداثيات

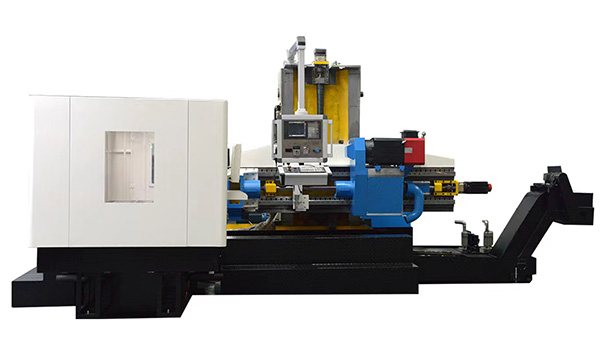

تعتبر العدة الصناعية لحفر الفتحات العميقة ZKB2102 نوعا من العدة الصناعية لحفر الفتحات العميقة الثلاثية الإحداثيات وتناسب قطعة العمل بشكل خاص مع مجال قطر الفتحات العمىقة ومجال الطول حسب متطلبات الزبائن.

تناسب العدة الصناعية لحفر الفتحات العميقة الثلاثية الإحداثية ZKB2102 حفر القوالب الزجاجية والقوالب الهيدروليكية وفتحات الماء للقوالب المطاطية وفتحات الزيت وفتحات التسخين وإلخ.

يمكن تشغيل طريقة الحفر (صرف الشظايا الخارجي) في قطعة العمل بنظام الإحداثيات

مجال قطر فتحة الحفر: φ4mm~φ20mm

أكبر عمق فتحة الحفر: 500mm

نظام التحكم الرقمي: FANUC 0i MATE or GSK

تستعمل العدة الصناعية لحفر الفتحة العميقة ZKB2102 (العدة الصناعية للحفر) في تجهيز الإحداثيات الثنائية بالفتحة العميقة والإحداثيات الثلاثية بالفتحة العميقة مع الفعالية والدقة والأتمتة العالية. كما يسمى بالعدة الصناعية لتجهيز الفتحات العميقة الثلاثية الإحداثيات.

تطبق هذه العدة الصناعية طريقة صرف الشظايا الخارجي (طريقة الحفر) وتستعمل آلة حفر الفتحات العميقة لشركتنا صرف الشظايا الخارجي (طريقة الحفر) لإجراء الكشط ومن خلال عملية الكشط المستمر لمرة واحدة، لا يمكن ضمان جودة التجهيز إلا ببلوغ عملية الحفر والتوسيع والتفريز. دقة قطر الفتحة: IT7-IT10، الخشونة: Ra3.2-Ra0.04 um، يقل الخط المستقيم لمركز الفتحة عن 0.05mm /1000mm.

1. يثبت قطعة العمل على منصة العمل.

2. يشغل النظام في تحكم نظام غلاف الدليل على حامل الدليل.

3. يشغل مجموعة مضخات الضغط العالي لنظام التبريد.

4. يشغل علبة قضيب الحفر ويشغل دوران الحفار.

5. يدفع نظام التزويد لمحور Z تزويد الحفار.

6. بعد حفر المكان المحدد، يسحب الحفار ويبرده ويخفف غلاف الدليل.

7. ينقل محور X وY إلى مكان فتحة الحفر القادم، كرر 7-2.

خطوة 7-2، التحكم الرقمي

جسم العدة الصناعية

علبة قضيب الحفر

نظام التزويد (محور Z)

نظام التبريد

جهاز تحكم درجة حرارة الزيت

جهاز صرف الشظايا الأوتوماتيكي

منصة الرفع والهبوط (محور Y) ومنصة عمل T

نظام التشحيم المركزي

نظام التحكم الهوائي

نظام حامل الدليل

نظام دعم قضيب الحفر

نظام التحكم الرقمي

أوراق التصفية لخزان الوقود

صمام الفائض
